Interfaz CPI 4G para control de bombas (dispensarios)

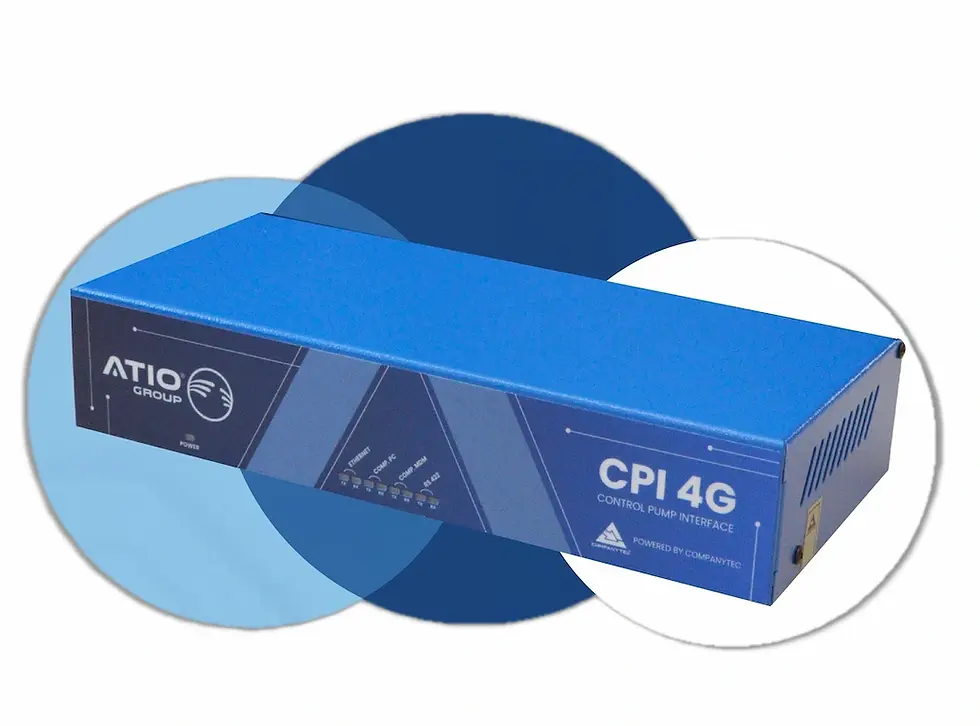

Interfaz CPI 4G ATIO Group para control de bombas en gasolineras.

¿Para que sirve?

Consola integral desarrollada por ATIO® Group. La Interfaz CPI 4G ofrece un control total y seguro de tus bombas de combustible, ahora con conectividad 4G avanzada. Controla las entradas y salidas de combustible, permite la comunicación entre el dispensario y el sistema ControlGAS® Compatible las siguientes marcas de dispensario:

​

  • Gilbarco

  • Wayne

  • Petrotec

  • Quantium

  • Bennett (hasta 4 dispensarios)

​

La CPI 4G controla hasta 8 dispensarios, para llevar el control y paso de información de más dispensarios en necesario contar con una tarjeta de expansión, logrando cubrir hasta 24 dispensarios (48 posiciones de carga).

Requisitos para CPI

Requerimientos básico para implementación en estación de servicio.

Software

  • SO: Windows 7, Windows 8, Windows 10, Windows 2008, Windows 2012 y 2016 (32 y 64 bits)

  • Certificado digital (Llave para configuración de la CPI 4G) *

  • Software HRSConsole.exe (Interface para configuración de la CPI 4G) *

  • NetTracker.exe (Programa para identificar la dirección IP del equipo a través de la red) *

Hardware

  • Conexión Ethernet (nodo o hub para configuración y enlace a ControlGAS)

  • Cable recto UTP/FTP Nivel 5

  • Conexión serial (Puerto serial y Cable DB9-RJ12 para configuración exclusivamente)

  • Destornillador 4 mm y 3/16

Guía de instalación CPI 4G

Esta guía detalla el proceso paso a paso para la instalación y configuración de la consola integral CPI 4G de ATIO® Group, utilizada para el control de dispensarios de combustible y su enlace con el sistema ControlGAS®

1. Requerimientos y Herramientas

Antes de iniciar, asegúrese de contar con los siguientes elementos:

  • Hardware: Computadora con Windows (7 al 2016), cable de red recto UTP/FTP Nivel 5, cable serial (DB9-RJ12) y una memoria USB de 4 GB (formateada en FAT32).

  • Software: Programas HRSConsole.exe, NetTracker.exe y el archivo del Certificado Digital (llave de configuración).

  • Herramientas físicas: Destornilladores de 4 mm y 3/16

2. Recomendaciones de Instalación Física

  • Ubicación: Debe instalarse fuera de zonas de riesgo, en una superficie nivelada y estable, cerca de una toma de corriente regulada que nunca se apague.

  • Condiciones Ambientales: El rango de temperatura óptimo es de -10 ºC a 50 ºC. No debe instalarse a la intemperie ni en lugares con exceso de polvo, aceite o donde se bloquee la ventilación.

  • Cableado de Dispensarios: Use cable de par trenzado (2 hilos) calibre 18–20 AWG blindado, resistente a hidrocarburos. La longitud máxima permitida es de 100 metros lineales

3. Conexión de Hardware

  • Comunicación con Dispensarios (ICOM): Conecte los cables de los dispensarios a la tarjeta ICOM (conectores verdes). Para un dispensario, use el Pin 2 (Positivo) y Pin 3 (Negativo). Para dos dispensarios en un conector, agrupe los positivos y los negativos respectivamente.

  • Red: Conecte el cable de red recto al puerto Ethernet de la CPI 4G y el otro extremo a un hub, switch o directamente a la PC de configuración.

  • Encendido: Pulse el botón ON/OFF. El equipo emitirá dos pitidos y el LED de estado comenzará a parpadear

4. Carga del Certificado de Seguridad (Obligatorio)

  • Para habilitar los menús de configuración, es indispensable cargar el certificado:

  • Vía USB: Copie el certificado al directorio raíz de la memoria USB, conéctela a la CPI 4G, espere dos señales sonoras y retírela.

  • Vía HRSConsole: Establezca comunicación con el equipo, vaya al menú Certificado, seleccione Cargar archivo y elija el certificado correspondiente.

  • Nota: El certificado tiene una vigencia de 365 días.

5. Configuración de la Estación con HRSConsole

  • Conexión: Ejecute HRSConsole Vr 1.4.00, haga clic en Iniciar / Conectar Ethernet e ingrese la IP por defecto (192.168.0.100) o use la conexión serial RS-232.

  • Sincronización: En el menú Terminal, haga clic en Sincroniza para igualar la fecha y hora de la consola con la de la PC.

  • Configuración de Bombas:

  • Haga clic en el botón Configuración de la barra de herramientas.

  • Seleccione la tarjeta ICOM (1, 2 o 3) y el conector (A, B, C o D).

  • Asigne el Endereço (lado lógico del dispensario 1 al 4) y el número de Bico (manguera) según la estructura de ControlGAS.

  • Defina el protocolo de la bomba (ej. 01 Gilbarco, 22 Wayne) y el tipo de hardware (Loop High o Low).

  • Haga clic en Enviar para guardar. El estatus de la bomba debe cambiar de rojo a verde.

6. Enlace con ControlGAS

  • En HRSConsole, seleccione el Protocolo CPI. El estado de las mangueras cambiará a rojo (modo Self Service), indicando que ahora dependen del sistema.

  • Configure el Monitor de Bombas (SGPM) con la dirección IP asignada a la CPI 4G y el puerto TCP 2001.

  • Reinicie el SGPM después de cualquier cambio en la configuración para que los parámetros surtan efecto.

¿Cómo puedo renovar el certificado digital después de 365 días?

Para renovar el certificado digital de la consola CPI 4G después de que expire su vigencia de 365 días, debe seguir estos pasos según las fuentes:

  1. Reportar el vencimiento: Una vez que el certificado haya caducado, debe contactar al área de Soporte Técnico Hardware de ATIO® Group para solicitar la renovación del mismo.

  2. Verificar la vigencia: Si desea confirmar la fecha exacta de vencimiento antes de que expire, puede acceder al menú de Información dentro del software HRSConsole Vr 1.4.00.

  3. Cargar el nuevo certificado: Una vez que obtenga el nuevo archivo de certificado, puede cargarlo en el equipo mediante dos métodos:

    • Vía USB: Copie el certificado válido al directorio raíz de una memoria USB (de 4 GB o menos, formateada en FAT32). Conéctela al puerto USB de la CPI 4G y espere a que el equipo emita dos señales sonoras antes de retirarla.

    • Vía HRSConsole: Establezca comunicación con la CPI 4G, vaya al menú Certificado, seleccione Cargar archivo, elija el nuevo archivo y haga clic en Abrir.



Es importante mencionar que, aunque el certificado venza (lo cual es necesario para realizar configuraciones), el equipo puede seguir operando de manera normal con el sistema ControlGAS®. Sin embargo, sin un certificado válido, algunas funciones de configuración en el software permanecerán inhabilitadas

¿Qué sucede si opero la CPI 4G sin un certificado válido?

Si opera la CPI 4G sin un certificado válido o si este ha vencido, el impacto principal se refleja en la capacidad de configuración, mientras que la operación básica de despacho puede mantenerse bajo ciertas condiciones:

​

  • Continuidad de la operación: Cuando la vigencia de 365 días del certificado termina, el equipo puede seguir operando de manera normal con ControlGAS®. El certificado es un requisito indispensable principalmente para la configuración del equipo, no para su funcionamiento diario una vez que ya ha sido parametrizado.

  • Funciones inhabilitadas en el software: El software HRSConsole Vr 1.4.00 inhabilitará la mayoría de sus funciones si no detecta un certificado válido. Entre las opciones que dejarán de estar disponibles se encuentran:

    • Los menús de Inicio y Certificado.

    • La sección de Abastecimiento.

    • El Área de trabajo y el Estado de las mangueras.

    • La Información del Equipamiento detallada (solo se mostrará el número de serie y la versión del firmware).

  • Restricción de acceso a configuraciones: Es estrictamente necesario contar con el certificado de seguridad para ingresar a los diferentes menús de configuración. Si se intenta establecer una comunicación (vía Serial o Ethernet) sin un certificado válido, el sistema arrojará un mensaje de error y solicitará su carga inmediata.

  • Requerimiento tras reinicio: Si el equipo se llega a apagar, al volver a conectarse solicitará nuevamente la carga del certificado en caso de que el usuario desee realizar cualquier tipo de re-configuración

¿Cómo se consulta la vigencia del certificado en HRSConsole?

Para consultar la fecha de vencimiento o vigencia del certificado digital en el software HRSConsole Vr 1.4.00, debe seguir estos pasos:

​

  1. Establecer comunicación: Asegúrese de que la PC tenga una conexión activa (vía Ethernet o Serial) con la consola CPI 4G.

  2. Acceder al menú de Información: En la barra de herramientas principal del programa, haga clic en el botón Información.

  3. Verificar los detalles: Dentro de esta sección, localice el apartado Información Equipo (o "Informação do Equipamento"). Allí encontrará los siguientes datos:

    • Número de serie del equipo.

    • Versión del firmware cargado.

    • Información del certificado y su Vigencia, donde podrá ver la fecha exacta en la que expira.



Es importante recordar que el certificado tiene una vigencia total de 365 días (1 año) y es necesario renovarlo con el área de Soporte Técnico una vez que venza para poder seguir realizando configuraciones en el equipo.

¿Qué marcas de dispensarios son compatibles con CPI 4G?

La consola CPI 4G es compatible únicamente con las siguientes marcas de dispensarios de combustible:

  • Gilbarco

  • Wayne

  • Petrotec

  • Quantium

  • Bennett (con capacidad de hasta 4 dispensarios de esta marca específica)

¿Cómo puedo contactar al área de Soporte Técnico de CPI 4G?

Para contactar al área de Soporte Técnico de Grupo VolGAS, especialmente para la renovación del certificado digital o consultas sobre el equipo, se dispone de los siguientes medios según la documentación:

  • Teléfono: Puede llamar al 961 369 1920

  • Horarios de atención: De lunes a viernes de 9:00 AM a 6:00 PM y los sábados de 9:00 AM a 2:00 PM
